Metināmie sudraba kontakti ir elektriski kontaktu elementi, kas paredzēti savienošanai ar vadošu nesēju, izmantojot pretestību, projekciju, lāzeru vai citus kontrolētus metināšanas procesus. Materiālu izvēlei ir jābūt līdzsvarā ar kontaktu pretestību, loka eroziju, cietību, elektrovadītspēju, metināšanas izturēšanos, nesēja savietojamību un termisko slodzi, kas rodas montāžas un apkopes laikā.Releju, slēdžu, ķēdes pārtraucēju-un automobiļu kontaktu komplektiem kontaktu sakausējumu nevar izvēlēties tikai no sudraba satura. Metināšanas saskarne un galīgā elektriskā kontakta virsma veic dažādas funkcijas, un tāpēc tām ir nepieciešams atsevišķs novērtējums.
Kas nosaka sudraba kontaktu uzgaļu veiktspēju?
Sudraba kontakta poga parasti sastāv no divām funkcionālajām zonām:
Kontakta materiāls - nodrošina elektriskās pārslēgšanas virsmu.
Nesēja vai atsperes materiāls - nodrošina mehānisku atbalstu, strāvas vadītspēju un nepieciešamo kontaktspēku.
Metināšanas procesā starp šīm sastāvdaļām tiek izveidots metalurģisks vai mehāniski konsolidēts savienojums. Tāpēc elektriskā kontakta uzgaļa materiālam ir jāatbilst divām dažādām prasībām: stabila elektriskā darbība uz darba virsmas un paredzama savienojuma darbība aizmugurējā saskarnē.
Elektrisko kontaktu virsma
Kontaktvirsma ir pakļauta:
- Kontakta pretestība
- Pārslēgšanas strāva
- Elektriskā loka izslēgšana
- Džoula apkure
- Mehāniskā ietekme
- Kontakta atlēciens
- Oksidācija vai piesārņojums
- Loka{0}}izraisīta materiāla pārnešana
Sudraba un sudraba{0}}sakausējumi tiek plaši izmantoti to augstās elektriskās un siltuma vadītspējas dēļ. Sakausējuma piedevas tiek ieviestas, ja pielietojumam nepieciešama lielāka cietība, lielāka izturība pret metināšanu, uzlabota loka erozijas izturība vai labāka izturība pret materiāla pārnesi.
Metināšanas saskarne
Elektrisko kontaktpogu aizmugurējai pusei jābūt saderīgai ar turētāju un metināšanas procesu.
Tipiski nesējmateriāli ir:
| Nesēja materiāls | Tipisks pievienošanās apsvērums |
|---|---|
| Varš | Augsta elektrovadītspēja; siltuma ekstrakcija var ietekmēt metināšanas strāvas prasības |
| Vara sakausējums | Mehāniskā izturība ir augstāka nekā tīra vara; sakausējuma sastāvs ietekmē metināšanas darbību |
| Misiņš | Nepieciešama procesa validācija, jo cinku saturoši sakausējumi atšķirīgi reaģē uz karstumu |
| Niķelēts varš | Virsmas stāvoklis un pārklājuma biezums ietekmē elektrisko un metināšanas darbību |
| Tērauds | Lielāka elektriskā pretestība var koncentrēt metināšanas siltumu saskarnē |
| Niķeļa sakausējums | Izmanto vietās, kur mehāniskās vai termiskās prasības pārsniedz parasto vara nesēju |
Round Silver Contact sakausējums, kas darbojas labi elektriski, joprojām var radīt nestabilu metinājumu, ja elektroda spiediens, metināšanas strāva, impulsa ilgums, virsmas stāvoklis vai nesēja biezums ir nepiemēroti.
Konsultējieties ar mūsu elektroinženieriem jau šodien
Apļveida sudraba kontaktu materiālu izvēle pēc elektriskām un mehāniskām prasībām
Pareizā materiāla klase ir atkarīga no pārslēgšanas pienākuma, nevis no vispārēja priekšroka augstam sudraba saturam.
Tīrs sudrabs
Tīrs sudrabs nodrošina ļoti augstu elektrisko un siltuma vadītspēju un zemu raksturīgo elektrisko pretestību. Tas ir piemērots, ja vadītspēja ir dominējošā prasība, un pārslēgšanas pienākums nerada pārmērīgu loka eroziju vai metināšanas spriegumu.
Tā ierobežojums ir mehānisks un ar loku{0}}saistīts veiktspēja. Tīrs sudrabs ir salīdzinoši mīksts un var būt jutīgs pret deformāciju, materiāla pārnesi un metināšanas kontaktu prasīgos pārslēgšanas apstākļos.
Sudraba{0}}kontaktu materiāli uz oksīda bāzes
Oksīda sistēmas, kuru pamatā ir sudrabs-, parasti tiek izvēlētas gadījumos, kad pārslēgšanas funkcija rada lielāku elektrisko loku.
Piemēri:
- AgSnO₂
- AgNi
- AgZnO
- AgSnO₂In₂O3
Sakausējuma vai kompozītmateriāla struktūra maina līdzsvaru starp elektrisko vadītspēju, cietību, loka erozijas izturību un izturību pret kontaktmetināšanu.
Sudraba-Niķeļa sistēmas
AgNi materiālus izmanto vietās, kur nepieciešama uzlabota izturība pret elektrisko eroziju un materiāla pārnesi, vienlaikus saglabājot noderīgu elektrovadītspēju.
Niķeļa sadalījums sudraba matricā ietekmē elektrisko spaiļu sudraba kontaktpunktu virsmas uzvedību atkārtotas pārslēgšanas laikā. Atbilstošais sastāvs ir atkarīgs no pašreizējā līmeņa un pārslēgšanas režīma.
Sudraba-alvas oksīda sistēmas
AgSnO₂ bieži tiek uzskatīts par lielāku pārslēgšanas slodzi, jo oksīda fāze var uzlabot izturību pret loka eroziju un kontaktmetināšanu salīdzinājumā ar tīru sudrabu.
Tomēr lielāks oksīda saturs parasti maina elektrovadītspēju un ražošanas uzvedību. Tāpēc materiāls ir jānovērtē, ņemot vērā faktisko pārslēgšanas pienākumu, nevis jāizvēlas tikai pēc nominālā Ag satura.

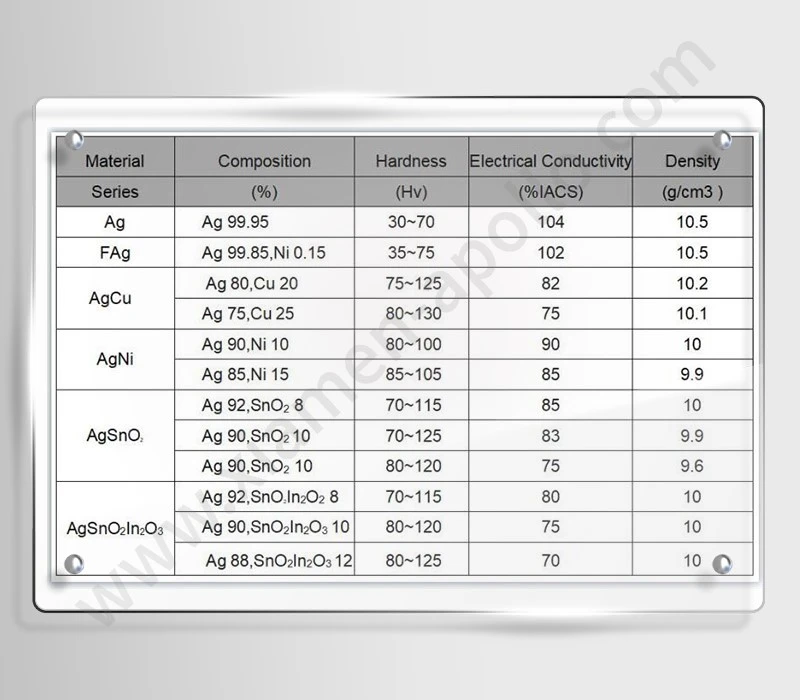

Apaļa sudraba kontaktu materiālu salīdzinājums
| Materiālu sistēma | Elektriskā vadītspēja | Loka pretestība | Kontaktmetināšanas pretestība | Tipisks pielietojuma virziens |
|---|---|---|---|---|
| Pure Ag | Ļoti augsts | Nolaist | Nolaist | Zems līdz mērens pārslēgšanas stress |
| AgNi | Augsts | Uzlabota | Uzlabota | Releji, slēdži, vadības ierīces |
| AgSnO₂ | Augsts | Augsts | Augsts | Lielāka pārslēgšanas strāva un ieslēgšanas slodze |
| AgZnO | Augsts | Uzlabota | Uzlabota | Lietojumprogrammu pārslēgšana, kam nepieciešama uz oksīdu balstīta kontaktu darbība |
| AgSnO₂-In₂O3 | Augsts | Augsts | Augsts | Atlasītas prasīgas komutācijas lietojumprogrammas |
Iepriekš minētās vērtības raksturo materiālu{0}}atlases tendences, nevis universālus veiktspējas vērtējumus. Galīgajai atlasei nepieciešama validācija saskaņā ar klienta elektriskās slodzes un pārslēgšanas nosacījumiem.
Metināmo sudraba kontaktu izvēle dažādām elektroierīcēm
Elektromehāniskie releji
Sudrabā lodētie elektriskie kontakti darbojas atkārtotos izgatavošanas un pārtraukuma ciklos. Materiālu izvēle aptver slodzes strāvu, spoles vadītu pārslēgšanas frekvenci, maiņstrāvas vai līdzstrāvas slodzes veidu, kontaktspēku, kontakta atlēcienu, loka ilgumu, mērķa cikla kalpošanas laiku un kontaktmetināšanas risku. AgNi un AgSnO₂ sakausējumi ir ieteicami, ja pārslēgšanas slodze pārsniedz tīra sudraba darba robežu.
Zemsprieguma sadales iekārta
Kompozītmateriālu metināšanas kontakti iztur lielāku strāvu un iztur lielākas termiskās slodzes. Sistēmas līmeņa novērtējums ietver īstermiņa noturības strāvu, nepārtrauktu strāvu, veidojošo strāvu, pārrāvuma strāvu, loka ilgumu, temperatūras paaugstināšanos un mehānisko izturību. Izvēlētajam sudraba kontakta materiālam jāatbilst pilnam pārslēgšanas mehānismam.
Strāvas slēdži
Apļveida sudraba kontakti ir nepieciešami, lai tie darbotos gan normālos darbības stāvokļos, gan kļūmes apstākļos. Materiāla skrīnings ņem vērā elektrovadītspēju, loka erozijas izturību, mehānisko cietību, pretmetināšanas īpašības un termisko stabilitāti. Galīgajiem projektiem jāatbilst attiecīgajiem nozares standartiem un ražotāja apstiprinātiem darbības nosacījumiem.
Automobiļu un EV lietojumprogrammas
Automobiļu releji un HVDC komutācijas komponenti uzliek papildu prasības sudraba kontaktu uzgaļu materiāliem, jo pastāv būtiskas atšķirības starp līdzstrāvas lokiem un maiņstrāvas lokiem. Galvenie novērtēšanas parametri ir līdzstrāvas spriegums, nepārtraukta strāva, ieslēgšanas strāva, pārtraukuma strāva, kontaktu sprauga, pārslēgšanas frekvence, termiskā vide un noslēgta vai ar gāzi kontrolēta darba atmosfēra. Materiālu izvēle HVDC kontaktoriem jāveic kopā ar loka slāpēšanas struktūru un kopējo kontaktora izkārtojumu.
Bieži uzdotie jautājumi par kompozītmateriālu metināšanas kontaktu
Kāds materiāls ir vislabākais sudraba kontaktpogām?
Universālas atzīmes nav. Pure Ag, AgNi un AgSnO₂ attiecas uz dažādiem pārslēgšanās apstākļiem. Pareizā izvēle ir atkarīga no strāvas, sprieguma, maiņstrāvas/līdzstrāvas darbības, loka enerģijas, kontaktspēka, cikla ilguma un nesēja materiāla.
Kā tiek pārbaudīta sudraba kontaktu metināšanas kvalitāte?
Metināšanas kvalitāti var pārbaudīt, veicot izmēru pārbaudi, elektriskās pretestības pārbaudi, vilkšanas vai bīdes pārbaudi un metalogrāfisko pārbaudi. Pieņemšanas kritēriji jānosaka saskaņā ar kontakta mezgla mehāniskajām un elektriskām prasībām.
Kāda informācija jāsniedz, pieprasot elektrisko kontaktu padomus?
Norādiet kontakta rasējumu, materiāla prasības, nesēja materiālu, izmērus, metināšanas metodi, nominālo spriegumu/strāvu, pārslēgšanas nosacījumus, nepieciešamo cikla kalpošanas laiku, pielaides un piemērojamās atbilstības prasības. Ražošanas paraugs ir noderīgs arī procesa apstiprināšanai.
sazinieties ar mums
Ražošanas iegūšanai iesniedziet kontakta rasējumu kopā ar nesēja specifikāciju un metināšanas metodi. Inženiertehniskajā pārskatā var koncentrēties uz materiāla pakāpi,Metināmie sudraba kontaktiģeometrija, formēšanas ceļš, metināšanas savietojamība, pārbaudes prasības un partijas izsekojamība pirms piedāvājuma un paraugu izgatavošanas.
