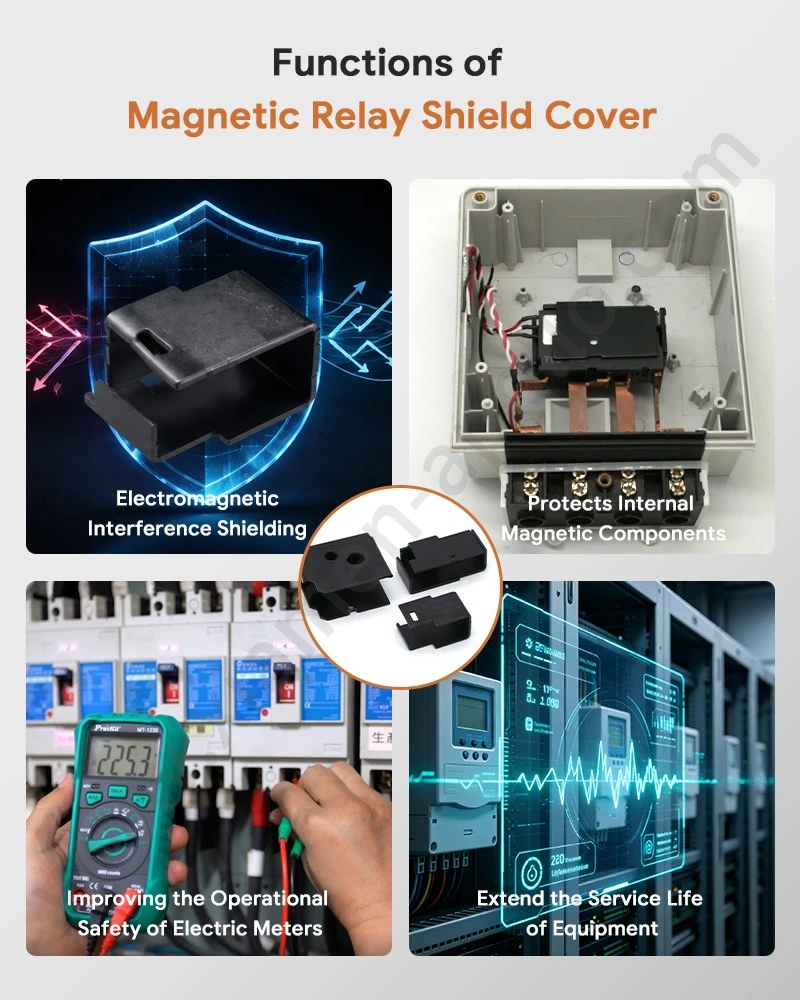

Magnētiskā fiksatora releja vairoga pārsegs ir feromagnētiska korpusa sastāvdaļa, ko izmanto, lai kontrolētu magnētisko plūsmu ap bistabilu releja mehānismu. Tā inženierijas funkcija nav tikai mehāniska aizsardzība: pārsegs var novirzīt ārējo magnētisko plūsmu, samazināt magnētisko noplūdi no releja un palīdzēt uzturēt magnētiskās ķēdes darbības rezervi, ja relejs ir uzstādīts citu strāvu nesošu vai magnētiski aktīvu komponentu tuvumā.
Releju konstrukcijām, kas pakļautas magnētiskā{0}}lauka traucējumiem, materiāls, sienas ģeometrija, gaisa spraugas, stiprinājuma metode un virsmas apstrāde ir jānovērtē kopā. Magnētiskā fiksatora releja aizsargapvalks ar pulvera pārklājumu nodrošina mehānisku aizsardzību un magnētiskās plūsmas novirzīšanu, savukārt EMC veiktspēja ir jāpārbauda attiecībā pret faktisko frekvenču diapazonu un lauka stiprumu, kas noteikts iekārtas specifikācijā.
Magnētiskā fiksatora releja ekranēšanas korpusa konstrukcijas un materiālu veiktspēja
Materiāla izvēle nosaka Relay EMI Shield Cover ekranēšanas efektivitāti. Auksti velmētas tērauda loksnes ar zemu oglekļa saturu nodrošina augstu caurlaidību pie mērenām magnētiskā lauka intensitātēm, savukārt specializētā virsmas apstrāde nodrošina ilgstošu vides noturību.
| Materiāls īpašums | Specifikācija / vērtība |
|---|---|
| Bāzes materiāls | Auksti velmēts oglekļa tērauds (SPCC/DC01) |
| Biezuma diapazons | 0,5 mm–1,5 mm (±0,02 mm) |
| Virsmas apstrāde | Epoksīda pulvera pārklājums |
| Stiepes izturība | Lielāks vai vienāds ar 270 MPa |
| Magnētiskā caurlaidība | Sākotnējais μ lielāks vai vienāds ar 200, maks. μ lielāks vai vienāds ar 2000 |
Galvenās inženierijas priekšrocības
- Magnētiskās plūsmas precizitāte:Novirza izkliedētu plūsmu, lai novērstu pastāvīgu -magnētu piesātinājumu, nodrošinot stabilu noturēšanas spēku darba temperatūrā no –40 grādiem līdz +85 grādiem.
- EMC atbilstība:Samazina izstarotās emisijas un jutību, palīdzot saliktajām ierīcēm izturēt stingru elektromagnētiskās saderības pārbaudi.
- Strukturālā aizsardzība:Apvieno releja aizsargpārsega elektromagnētisko ekranējumu ar fizisku korpusa aizsardzību, kas darbojas kopā ar maisījumiem, lai izturētu mitruma un putekļu iekļūšanu (IP67 atbilstība).
Releja vairoga vāka kritiskās lietošanas vides
Magnētiskā fiksatora releja vairoga korpusi tiek izmantoti prasīgos sektoros, kur elektriskais troksnis un mehāniskā uzticamība ir galvenie dizaina ierobežojumi.
- Viedais tīkls un viedie skaitītāji:Uzstādīts vienfāzes un trīsfāžu viedajos elektroenerģijas skaitītājos, lai aizsargātu mērīšanas relejus pret augstas intensitātes magnētisko manipulāciju uzbrukumiem un tīkla puses pārejām.
- Jauna enerģijas jaudas elektronika:Izmantots fotogalvaniskajos invertoros, enerģijas uzglabāšanas sistēmās (ESS) un EV uzlādes stacijās, magnētiskā fiksatora releja ekranēšanas pārsegs izolē jutīgus komutācijas komponentus no augstfrekvences magnētiskajiem laukiem, ko rada jaudas pārveidošanas vienības.
- IoT un viedās mājas automatizācija:Lieto augsta blīvuma viedajos sadales paneļos, lai novērstu šķērsrunu starp blakus esošajiem bloķēšanas relejiem vienlaicīgas lielas slodzes slodzes pārslēgšanas laikā.
Bieži uzdotie jautājumi par releja vairoga korpusu
Kāda ir standarta materiāla biezuma pielaide pielāgotam magnētiskā fiksatora releja metāla vāciņam?
Mūsu standarta progresīvā presformas štancēšana nodrošina izmēru pielaides no ±0,02 mm līdz ±0,05 mm, nodrošinot konsekventu piemērotību un atkārtojamu magnētisko veiktspēju liela apjoma ražošanas sērijās.
Kādu materiālu parasti izmanto releja vairoga vākam?
Auksti velmēts-zemoglekļa{1}}tērauds parasti tiek izvēlēts, jo tajā ir apvienota feromagnētiskā darbība, štancēšanas spēja un mehāniskā stingrība.
Kāda informācija ir nepieciešama, pasūtot pielāgotu releja vairoga korpusu?
Norādiet materiāla pakāpi, loksnes biezumu, 2D/3D rasējumu, kritiskās pielaides, montāžas ģeometriju, virsmas apstrādes prasības, releja modeļa vai saskarnes izmērus, magnētiskās/EMC pārbaudes apstākļus, gada apjomu un nepieciešamo kvalitātes dokumentāciju.
Vai Xiamen Apollo var nodrošināt materiālu izsekojamības ziņojumus un kvalitātes sertifikātus OEM projektiem?
Jā. Kā IATF 16949 un ISO 9001 sertificēts ražotājs, mēs nodrošinām pilnīgus materiālu pārbaudes ziņojumus (MTR), RoHS atbilstības dokumentāciju un izmēru pārbaudes ziņojumus ar katru sūtījumu.
sazinieties ar mums
Nosūtiet savuMagnētiskā fiksatora releja vairoga pārsegsrasējums šodien, lai saņemtu inženiertehnisko pārskatu un ražošanas piedāvājumu.
