DT4C dzelzs kodols fiksācijas relejam: definīcija, lietojumprogrammas un attīstības tendences

Fiksācijas releji ir specializēts bistabilu elektromagnētisko releju veids, ko darbina impulsu strāvas; tie saglabā savu elektrisko darba stāvokli pat pēc ārējā barošanas avota atslēgšanas. Tos raksturo zems enerģijas patēriņš un augsta stabilitāte, un tos plaši izmanto tādās nozarēs kā automatizēta vadība, viedās mājas sistēmas un strāvas padeves aizsardzība. Magnētiskās ķēdes sistēmā dzelzs kodols ir būtiska sastāvdaļa, kas nosaka releja iedarbināšanas jutību, pārslēgšanas konsekvenci un ilgtermiņa uzticamību. DT4C DT4C dzelzs kodols fiksācijas relejam kā galvenā, augstākās klases mīksta magnētiskā materiāla izvēle tieši ietekmē releja vienības veiktspējas ierobežojumus. Šajā rakstā ir sniegts visaptverošs pārskats par definīcijām, praktiskiem lietojumiem un nozares tendencēm, vienlaikus izceļot dzelzs serdes materiāla īpašās īpašības.

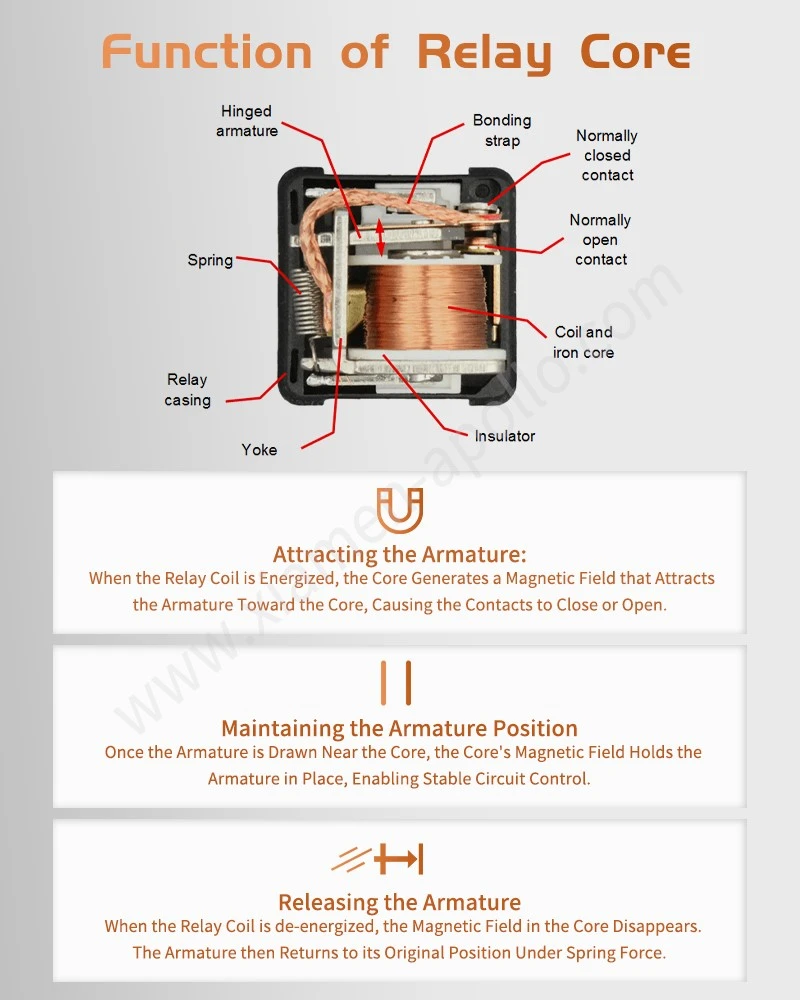

Fiksācijas releji galvenokārt sastāv no spoles, pastāvīgā magnēta bloka, dzelzs serdes, armatūras un kontaktu mezgla. To darbības loģika ir šāda: spole saņem priekšējo vai apgriezto impulsa strāvu, lai radītu magnētisko lauku; dzelzs kodols koncentrē magnētisko plūsmu, lai vadītu armatūru un pārslēgtu kontaktus; tiklīdz impulsa signāls beidzas un strāvas padeve tiek pārtraukta, pastāvīgā magnēta magnētiskais spēks uztur kontaktus to pašreizējā pozīcijā{1}}, novēršot nepieciešamību pēc nepārtrauktas spoles barošanas un tādējādi nofiksējot ķēdes stāvokli.

Magnētiskās plūsmas koncentrācija un magnetizācijas -atmagnetizācijas reakcijas efektivitāte magnētiskajā ķēdē ir ļoti atkarīga no dzelzs serdes materiāla. Standarta oglekļa tērauda serdeņiem ir tādi trūkumi kā augsta koercivitāte, ievērojams atlikušais magnētisms un nekonsekventas magnētiskās īpašības visās partijās, kas var izraisīt tādas problēmas kā armatūras pielipšana vai iedarbināšanas aizkavēšanās. Fiksācijas releja dzelzs serde ir izgatavota no augstas-tīrības elektriskā dzelzs, kas piedāvā tādas galvenās priekšrocības kā augsta magnētiskā caurlaidība, zema koercivitāte un ārkārtīgi zems atlikušais magnētisms. Tas ātri reaģē uz spoles magnētisko lauku magnetizēšanai un atmagnetizēšanai, samazina histerēzes zudumus, nodrošina stabilu milisekundes -līmeņa iedarbināšanu un mazina pielipšanas vai nepareizas darbības risku, padarot to par vēlamo izvēli augstas klases fiksatora releja magnētiskajām shēmām.

Pateicoties tādām funkcijām kā stāvokļa saglabāšana strāvas zuduma laikā un nulles statiskās enerģijas patēriņš, fiksācijas releji tiek plaši izmantoti dažādās rūpniecības un patērētāju ierīcēs. Augstas kvalitātes-darbības apstākļos kodols parasti tiek izvēlēts tā, lai tas atbilstu stingrām vides prasībām.

Lietojumprogrammas automatizācijas vadības sistēmās

Fiksācijas releji kalpo kā pārslēgšanas komponenti vadības ķēdēs, pārvaldot aprīkojuma, piemēram, motoru, vārstu un konveijera lentu, palaišanas un apturēšanas darbības. Strāvas padeves pārtraukuma vai pārejošas kļūmes gadījumā ierīce bloķējas pašreizējā darbības stāvoklī, novēršot negaidītu aprīkojuma izslēgšanos. Augstas-frekvences pārslēgšana automatizētajās ražošanas līnijās izvirza stingras prasības attiecībā uz dzelzs serdes magnētiskās plūsmas stabilitāti un partijas konsistenci. Pure Iron Core for Electric Meter Relay uzrāda minimālu magnētisko īpašību izkliedi un niecīgu veiktspējas pasliktināšanos pēc atkārtotiem iedarbināšanas cikliem, nodrošinot konsekventu darbību liela mēroga{4}}iekārtu izvietošanas gadījumos un samazinot ilgtermiņa{5}}nodošanas ekspluatācijā un uzturēšanas izmaksas.

Lietojumprogrammas barošanas avota aizsardzībā un ķēžu kontrolē

Scenārijos, kas saistīti ar ķēdes pārslodzi vai īssavienojuma kļūmēm,{0}}fiksējošie releji var ātri atslēgt strāvas padeves ķēdi, lai aizsargātu pakārtotās elektriskās iekārtas; tie ir piemēroti arī laika noteikšanai un secīgai loģikai kontrolei. Barošanas iekārtas bieži ir pakļautas temperatūras un mitruma svārstībām, kā arī vibrācijām un triecieniem. Tīrais DT4C elektriskais gludeklis tiek atkvēlināts, lai novērstu iekšējo spriegumu, un tam ir minimāla magnētiskā novecošanās; tas saglabā stabilu magnētisko caurlaidību pat augstā un zemā temperatūrā, tādējādi samazinot nejaušas releja atvēršanās vai aizvēršanās risku.

Lietojumprogrammas viedajās mājās un ēku automatizācijā

Viedās mājas un ēku automatizācijas sistēmās fiksācijas releji apstrādā gala ierīču, piemēram, apgaismojuma, gaisa kondicionēšanas un aizkaru, tālvadības pulti. Tā kā šīs ierīces bieži ir ilgstošas-gaidstāves režīmā, releja nulles statiskās enerģijas patēriņš palīdz samazināt sistēmas kopējo enerģijas patēriņu. Izmantojot serdi, kodols ātri reaģē uz magnetizāciju un demagnetizāciju; pat vāji impulsu signāli var pārslēgt releju uz stāvokļu pārslēgšanu, samazinot sistēmas piedziņas enerģijas patēriņu un pielāgojoties viedās mājas produktu zemās-enerģijas dizaina prasībām.

Tā kā pakārtotais elektroniskais aprīkojums tiek nepārtraukti pilnveidots, fiksācijas releji attīstās uz miniaturizāciju, integrāciju, augstu uzticamību, zemu enerģijas patēriņu un intelektu; šī attīstība veicina nepārtrauktus kodola ražošanas procesu uzlabojumus.

Miniaturizācija un integrācija

Turpinoties elektronisko komponentu miniaturizācijai, fiksācijas releju strukturālais apjoms tiek nepārtraukti samazināts. Miniaturizācija rada mazākas magnētiskās ķēdes gaisa spraugas, ievērojami paaugstinot prasības attiecībā uz dzelzs serdes izmēru pielaidēm un virsmas līdzenumu. Dzelzs serde magnētiskā fiksatora releju materiāliem nodrošina lieliskas aukstuma -darba īpašības, nodrošinot precīzu formēšanu mikronu līmenī. Tie saglabā izcilu magnētisko caurlaidību mazākos apjomos, pielāgojot releju kompaktajām iekšējām montāžas telpām un atvieglojot visas ierīces uzstādīšanu, vadu pievienošanu un apkopi.

Augsta veiktspēja un augsta uzticamība

Rūpniecības, automobiļu un mērīšanas iekārtu nozarēs relejiem ir vajadzīgs arvien ilgāks kalpošanas laiks un lielāka noturība pret skarbu vidi. Apstākļos, kas saistīti ar vibrāciju, sāls izsmidzināšanu un plašu -temperatūras cikliskumu, jebkura rūsēšana vai magnētisko īpašību novirze dzelzs kodolā var tieši izraisīt ierīces atteici. Pasivētajiem DT4C dzelzs serdeņiem ir ārkārtīgi zems piemaisījumu līmenis un izturība pret magnētisko novecošanos; to magnētiskie parametri saglabājas stabili pat pēc miljona pārslēgšanas cikliem, tādējādi uzlabojot releja kopējo izturību un apmierinot augstas -uzticamības aprīkojuma vajadzības.

Zems enerģijas patēriņš un energoefektivitāte

Globālās prasības iekārtu energoefektivitātei pieaug, iedarbinot fiksācijas relejus, lai samazinātu to piedziņas impulsa strāvu. Augstāka magnētiskā caurlaidība dzelzs kodolā nozīmē, ka ir nepieciešams mazāk enerģijas, lai sasniegtu tādu pašu elektromagnētiskās pievilkšanas līmeni. DT4C elektriskā gludekļa augstā magnētiskā caurlaidība palīdz samazināt braukšanas enerģijas patēriņu, vēl vairāk pastiprinot bloķēšanas releju raksturīgās enerģijas taupīšanas priekšrocības un padarot tos piemērotus ar akumulatoru darbināmām ierīcēm, piemēram, viedajiem skaitītājiem un IoT termināļiem.

Izlūkošana un interneta savienojamība

IoT un AI tehnoloģijas virza releju intelektu, pieprasot komponentiem atbalstīt attālo uzraudzību, enerģijas pārvaldību un koordinētu vadību. Inteliģentās lietojumprogrammas scenārijos palielinās releja pārslēgšanas frekvence; līdz ar to dzelzs serdeņiem jābūt ar zemiem magnētiskajiem zudumiem un stabiliem reakcijas laikiem. Mīkstajam magnētiskajam kodolam fiksācijas relejam ir zems histerēzes zudums, nodrošinot konsekventu reakcijas laiku biežu impulsu vadītu darbību laikā un saskaņojot ar viedo sistēmu laika kontroles loģiku.

Fiksācijas releji izmanto unikālas bistabilas īpašības, lai nodrošinātu neaizstājamas pārslēgšanas funkcijas automatizācijas kontrolē, barošanas avota aizsardzībā un viedās mājas lietojumprogrammās. Kopējā veiktspēja ir atkarīga ne tikai no spoles, pastāvīgā magnēta un kontaktiem; kā magnētiskās ķēdes kritiskā sastāvdaļaDT4C dzelzs kodols fiksācijas relejam-jo īpaši tā materiāla tīrība, magnētiskās īpašības un apstrādes precizitāte-tieši nosaka releja jutīgumu, konsistenci un kalpošanas laiku. Raugoties nākotnē, fiksācijas releji attīstās, lai panāktu lielāku miniaturizāciju, uzticamību un inteliģenci, kā arī mazāku enerģijas patēriņu.
