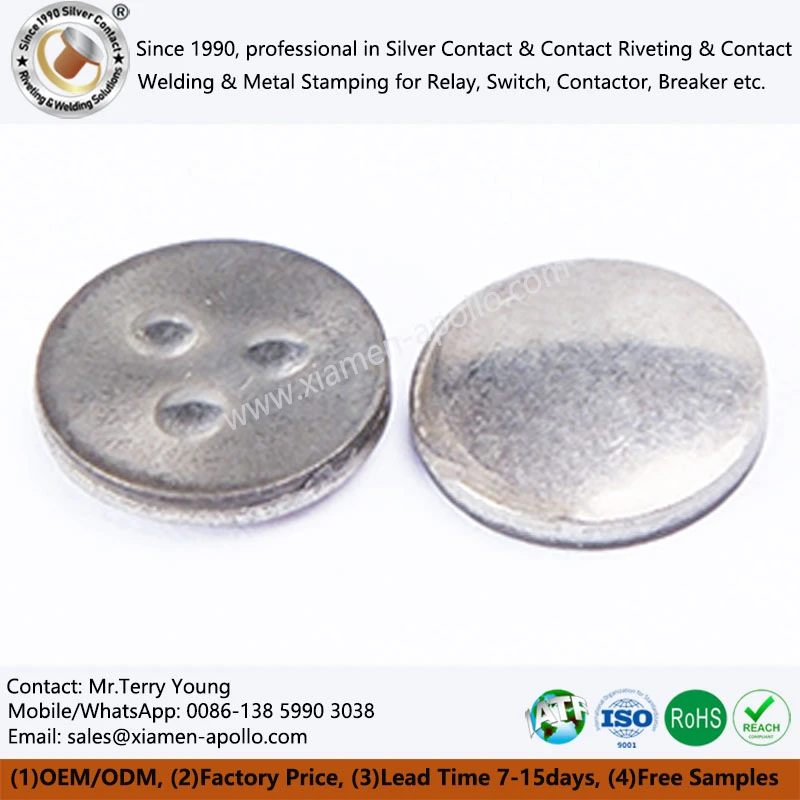

Metināmie sudraba kontakti ir sudraba vai sudraba{0}}sakausējuma kontaktu elementi, kas izstrādāti tā, lai tos savienotu ar vadošiem nesējiem, izmantojot kontrolētus metināšanas procesus. To inženiertehnisko vērtību nosaka nevis sudraba saturs vien, bet gan mijiedarbība starp kontakta materiālu, nesējmateriālu, kontakta ģeometriju, metināšanas strāvu, elektrodu spēku, metināšanas laiku un gatavā mezgla nepieciešamo elektrisko un mehānisko veiktspēju.
Tāpēc releju, slēdžu, slēdžu un EV/HVDC kontaktoru ražotājiem sudraba kontaktu uzgaļu izvēle ir jānovērtē kā pilnīga kontaktu{0}}un-nesēja sistēma, nevis kā izolēta metāla sastāvdaļa. Metināšanas procesā ir jāizveido mehāniski stabils savienojums, vienlaikus saglabājot funkcionālo saskares virsmu un saglabājot nemainīgu elektrisko veiktspēju atkārtotas pārslēgšanas laikā.
Sudraba kontaktu pogas tiek izmantotas precīzijas elektriskajos mezglos
Relejs Kontaktu pārvietošana
Releju kustīgie kontakti ir viens no tipiskākajiem elektrisko kontaktu uzgaļu lietojumiem. Kontakta materiāls ir savienots ar vadošu atsperi vai nesēju, savukārt gatavajam mezglam ir jāiztur atkārtoti izgatavošanas-un-pārtraukšanas cikli.
Inženiertehniskais izaicinājums ir koncentrēts trīs saskarnēs:
- Kontakta materiāla un nesēja saderība
- Metināto savienojumu mehāniskā izturība
- Elektriskā stabilitāte kontaktvirsmā
Pretestības metināšanas laikā elektriskā strāva tiek koncentrēta caur savienojuma zonu, savukārt elektroda spēks uztur fizisku kontaktu starp sastāvdaļām. Iegūtajam lokalizētajam siltumam jābūt pietiekamam, lai izveidotu vajadzīgo savienojumu, neradot pārmērīgu apaļās sudraba kontakta galvas, nesēja vai atsperes ģeometrijas deformāciju.
Zema-sprieguma slēdži un jaudas slēdži
Slēdži un zemsprieguma{0}}automātiskie slēdži rada atšķirīgus elektriskās slodzes nosacījumus nekā miniatūrie signāla releji. Apļveida sudraba kontakts
darbības laikā var rasties lielāka strāva, lielāka elektriskā loka izlāde un palielināta termiskā slodze.
Sudraba{0}}kontaktu materiāli tiek plaši izvēlēti elektriskajai pārslēgšanai, jo sudrabs nodrošina augstu elektrovadītspēju. Tomēr vadītspēja ir tikai viens parametrs kontaktu izvēlē. Atkarībā no pārslēgšanas pienākuma ražotāji var novērtēt sudraba sakausējumus pēc izturības pret metināšanu, loka eroziju, materiāla pārnesi, cietību un izturību pret kontakta degradāciju.

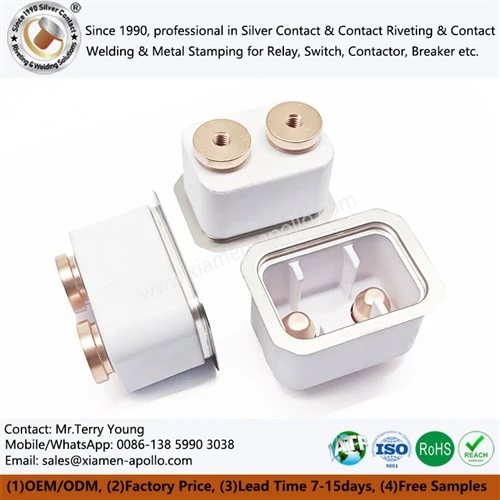

EV un HVDC kontaktoru kontaktu mezgli
Elektrisko transportlīdzekļu un augstsprieguma{0}}līdzstrāvas komutācijas iekārtu skaita pieaugums ir palielinājis pieprasījumu pēc kompozītmateriāla metināšanas kontakta, kas spēj apstrādāt kontrolētus elektriskos savienojumus un pārtraukumus.
EV/HVDC kontaktoros kontaktu materiāli darbojas elektriskos un termiskos apstākļos, kas atšķiras no parastajiem zemsprieguma{0}}releju lietojumiem. Kontaktu sistēma jānovērtē kopā ar vadošo nesēju, magnētisko izpildmehānismu, korpusu un termisko ceļu.
Materiālu un metināšanas parametri nosaka kontaktu uzticamību
Elektrisko kontaktu uzgaļu veiktspēja ir atkarīga ne tikai no nominālā sudraba materiāla. Kontakta sakausējuma izvēlei jāatbilst elektriskajai slodzei, pārslēgšanas frekvencei, loka apstākļiem, mehāniskajam spēkam un paredzamajai ekspluatācijas videi.
Dažādi sudraba{0}}kontaktu materiāli var nodrošināt dažādas kombinācijas:
- Elektrovadītspēja
- Cietība
- Loka erozijas izturība
- Izturība pret kontaktmetināšanu
- Siltumvadītspēja
- Izturība pret materiālu pārnesi
- Mehāniskā nodilumizturība
Pārvadātājs ir vienlīdz svarīgs. Vara un vara -sakausējuma nesēji parasti tiek uzskatīti gadījumos, kad nepieciešama augsta elektrovadītspēja, savukārt citus nesējus var izvēlēties atbilstoši atsperu īpašībām, mehāniskajai izturībai, magnētiskajiem raksturlielumiem vai elektrisko kontaktpogu prasībām.
sazinieties ar mums
OEM programmām, kurām nepieciešamaMetināmie sudraba kontakti, ražošanas procesā var iekļaut precīzu štancēšanu, auksto galvojumu, kontaktu formēšanu, pretestības metināšanu, lāzermetināšanu, CNC apstrādi, apšuvumu, automatizētu montāžu, kā arī izmēru un elektrisko pārbaudi atbilstoši detaļu konstrukcijai. Ražošanas atbalsts var attiekties uz prototipa izstrādi, instrumentiem, procesa validāciju, sērijveida ražošanu un kvalitātes dokumentāciju.
Ja jūsu pašreizējā sudraba kontaktdiskā ir metināšanas pretrunas, saskares -pretestības izmaiņas, nesēja deformācija, kontakta novirze vai nestabila ražošanas ražība, iesniedziet kontakta rasējumu, nesēja materiālu, izmērus, nepieciešamo kontaktu materiālu un metināšanas prasības inženiertehniskajai pārbaudei. Uz ražošanu -orientētu novērtējumu pēc tam var izmantot, lai noteiktu atbilstošo kontaktu konstrukciju, metināšanas procesu, instrumentu konfigurāciju un pārbaudes punktus pirms apjoma ražošanas.
