Metināmie sudraba kontakti: tehniskie pamatprincipi un praktiska rokasgrāmata rūpnieciskai atlasei

Rūpnieciskajā metināšanā inženieri bieži saskaras ar tādām problēmām kā nepietiekama savienojuma stiprība vai ar koroziju saistīta kļūme. Piemēram, metinot vara sakausējumus vai nerūsējošo tēraudu, nepareiza pildmetāla izvēle var izraisīt šuvju trauslumu vai samazinātu elektrovadītspēju, tādējādi apdraudot iekārtas ilgmūžību. Šīs problēmas bieži rodas no nepareizas izpratnes par pamatā esošajiem tehniskajiem principiem un sistemātiskas atlases pieejas trūkuma. Šajā rakstā ir apskatīti metināmo sudraba kontaktu pamatjēdzieni un sniegti praktiski atlases padomi, lai palīdzētu lasītājiem uzlabot savas profesionālās zināšanas un nodrošināt augstas kvalitātes-metinātās šuves.

Sudraba kontaktpogas ir cietlodēšanas pildmetāla veids -metāla materiāls, ko izmanto pamatmateriālu (piemēram, vara, tērauda vai nerūsējošā tērauda) savienošanai, nekausējot pašus pamatmateriālus. To darbība balstās uz metalurģisko savienojumu: karsējot, pildmetāls izkūst un samitrina pamatmateriāla virsmu, aizpildot savienojuma spraugu ar kapilāru darbību, veidojot stabilu saiti pēc atdzesēšanas. Lai gan sudrabs (Ag) ir galvenais komponents, -nodrošinot augstu elektrisko un siltuma vadītspēju-, tā tīrā kušanas temperatūra ir pārāk augsta (aptuveni 960 grādi). Līdz ar to tiek pievienoti tādi elementi kā varš (Cu), cinks (Zn) un alva (Sn), lai izveidotu sakausējumu, kas pazemina kušanas temperatūru un optimizē veiktspēju. Piemēram, Ag30CuZnSn starplikā ir 30% sudraba, bet pārējā daļa sastāv no vara, cinka un alvas, kā rezultātā tipisks kušanas diapazons ir 665–755 grādi. Šis kompozīcijas dizains efektīvi atbilst vara sakausējumu, tērauda un nerūsējošā tērauda metināšanas prasībām, jo:

Sudraba saturs ietekmē veiktspēju:Sudraba daļa 30–45% (piemēram, Ag30CuZnSn vai Ag45CuZnSn) līdzsvaro izmaksas ar vadītspēju, padarot to piemērotu vispārējiem rūpnieciskiem lietojumiem.

Leģējošajiem elementiem ir īpaša loma:Varš uzlabo izturību, cinks pazemina kušanas temperatūru, un alva uzlabo mitrināmību; kopā tie nodrošina metinātā savienojuma stabilitāti augstā temperatūrā. Kušanas temperatūras diapazona nozīme ir prasībā, lai lodmetāla kušanas temperatūra ir zemāka par pamatmateriāla kušanas temperatūru (piemēram, varš kūst 1083 grādu temperatūrā); Ag30CuZnSn 665–755 grādu diapazons nodrošina kontrolētu apstrādi un samazina deformāciju karstuma ietekmētajā zonā.

Praktiskā pielietojumā elektriskie kontaktu uzgaļi izveido savienojumus, izmantojot lodēšanas procesus (piemēram, liesmas vai indukcijas karsēšanu), panākot savienojuma stiprību 200–300 MPa un izcilu izturību pret koroziju salīdzinājumā ar standarta lodmetāliem. Šī veiktspēja izriet no sudraba inertā rakstura un sakausējuma viendabīguma, lai gan faktiskie rezultāti ir atkarīgi no precīzas sastāva kontroles.

Lai izvēlētos elektriskās kontakta pogas, ir nepieciešams sistemātiski novērtēt metināšanas vajadzības, lai izvairītos no kļūmēm, ko izraisa nepareiza izvēle. Galvenie soļi ietver:

Atbilstoši metināšanas materiāli:Izvēloties prioritāti, pamatojoties uz pamatmateriāla veidu. Piemēram, apaļie sudraba kontakti ir piemēroti vara un vara sakausējumiem, tēraudam un nerūsējošajam tēraudam to izcilās mitrināšanas dēļ, savukārt alumīnijam ir nepieciešams specializēts lodmetāls. Lai apstiprinātu saderību, skatiet produkta specifikācijas (piemēram, Ag30CuZnSn ir piemērots vara sakausējumiem un tēraudam).

Analizējot kušanas punkta diapazonu:Metināšanas procesa temperatūrai jāpaliek zem pamatmateriāla kušanas temperatūras. Izvēloties ieliktni, salīdziniet tā nominālo kušanas temperatūru (piemēram, 665–755 grādi) ar iekārtas sildīšanas jaudu. Pārāk augsti kušanas punkti palielina enerģijas patēriņu, savukārt pārāk zemi var izraisīt priekšlaicīgu kušanu.

Sastāva attiecību novērtēšana:Sudraba saturs ietekmē gan izmaksas, gan veiktspēju. Ieliktņi ar 30–40% sudraba (piemēram, Ag30CuZnSn) ir rentabli un piemēroti vispārējai lietošanai; augstas-sudraba klases (piem., Ag45) piedāvā izcilu elektrovadītspēju, taču par tām ir augstākas izmaksas. Pārbaudiet materiāla specifikācijas un modeļu numurus, lai nodrošinātu, ka informācija par sastāvu ir caurspīdīga.

Ņemot vērā formu un procesu:Ieliktņa forma (piemēram, loksne, sloksne vai stieple) ietekmē lietošanas ērtumu. Lokšņu formas ir ideāli piemērotas automatizētai metināšanai, savukārt sloksnes ir piemērotas manuālām darbībām. Turklāt, lai mazinātu piegādes ķēdes riskus, piešķiriet prioritāti uzticamībai, izvēloties produktus ar skaidri noteiktu izcelsmi un kvalitātes pārbaudes ierakstiem. Pārbaudiet produktu atbilstību: prioritāri novērtējiet vietējā ražojuma produktus, lai samazinātu iepirkuma izmaksas un pārbaudītu atbilstību ražošanas standartiem (piemēram, ISO sertifikācija). Izvairieties no tādu produktu iegādes, kuriem nav modeļa numuru vai kuriem nav noteikta sastāva.

Praktiskās pārbaudes laikā lodmetālu mitrināmību un savienojumu stiprību var pārbaudīt, izmantojot paraugmetināšanu, lai nodrošinātu atbilstību nozares standartiem (piemēram, AWS specifikācijām).

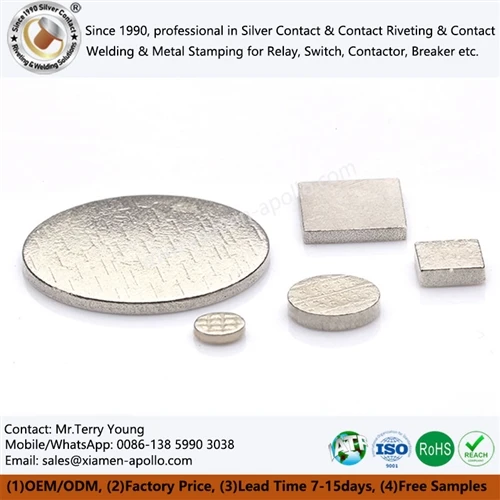

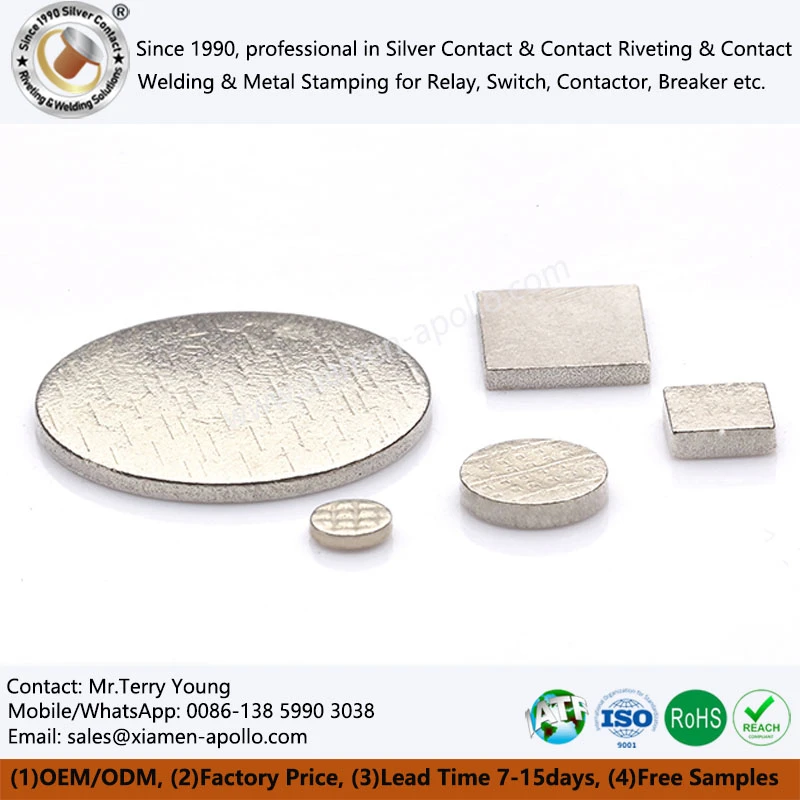

Ag30CuZnSn Sudraba kontaktu padomi kalpo kā noderīga atsauce produktu izvēlē. To sastāvs-ar 30% sudraba un vara-cinka-alvas sakausējuma-nodrošina kušanas diapazonu no 665 līdz 755 grādiem, padarot tos piemērotus vara sakausējumu, tērauda un nerūsējošā tērauda metināšanai (piemēram, rūpnieciskiem komponentiem, piemēram, lentzāģu asmeņiem). Kā sudraba{12}}sakausējuma starplikas ir paredzētas ērtai lietošanai automatizētās lietojumprogrammās. Šīs starplikas nodrošina stabilu veiktspēju standarta metināšanas darbībās, un pārbaudītā savienojuma stiprība atbilst nozares vidējiem rādītājiem, padarot tos par praktisku izvēli inženieriem. Tomēr atlases laikā vienmēr jāņem vērā konkrētas prasības, nevis jāpaļaujas uz vispārinājumiem.

Mūsu rūpnīca atbalsta dažādu produktu pielāgošanu un lielapjoma piegādiMetināmie sudraba kontakti. Nobriedušiem{1}}masveida ražošanas procesiem un stingrām kvalitātes kontroles sistēmām mēs varam ātri izpildīt rūpnieciskos lielapjoma pasūtījumus un apmierināt pielāgošanas vajadzības specializētiem darbības apstākļiem. Ja jums ir nepieciešamas augstas-kvalitatīvas, saderīgas lodēšanas starplikas, lūdzu, sazinieties ar mums.
