Augsta blīvuma rūpnieciskajā automatizācijā un progresīvās enerģijas sadales sistēmās magnētiskās fiksācijas releji izmanto pastāvīgos magnētus un magnētisko savienojumu, lai panāktu bistabilu fiksāciju bez nepārtrauktas spoles sprieguma. Tomēr, darbojoties blakus lieljaudas transformatoriem, mainīgas frekvences piedziņām un paralēlām komutācijas shēmām, šie komponenti tiek pakļauti smagiem magnētiskiem laukiem. Neekranēti mezgli cieš no neregulāras kontaktu atlēcieniem, magnētiskā piesātinājuma novirzes un neparedzētām pārslēgšanas kļūmēm. Specializēta releja EMI vairoga pārsega projektēšana nodrošina kritisku magnētiskās plūsmas manevru un vides aizsardzību. Mūsu avota rūpnīca, kas izveidota, izmantojot augstas precizitātes progresīvo presformu štancēšanu un uzlabotu materiālu optimizāciju, nodrošina izcilu izmēru stabilitāti un elektromagnētisko savietojamību (EMC) globālajiem Tier-1 elektroiekārtu ražotājiem.
Klīstoša magnētiskā lauka ievainojamības rūpnieciskajos fiksācijas relejos ar releja vairoga vāka aizsardzību
Uzticamas bistable fiksācijas uzturēšana ir atkarīga no iekšējā magnētiskā līdzsvara saglabāšanas starp pastāvīgo magnētu un elektromagnētisko spoli. Ārējie elektromagnētiskie traucējumi (EMI) izkropļo šo iekšējo ķēdi, izraisot funkcionālas kļūmes, kuras var novērst ar pareizi izstrādātām releja vairoga korpusa konstrukcijām.
- Klaiņojoša plūsmas pārtveršana: Tuvumā esošās induktīvās slodzes rada mainīgus magnētiskos laukus, kas iekļūst neekranētos releju korpusos, mainot iekšējās armatūras noturēšanas spēku. Precīzi-aprīkots releja vairoga pārsegs bloķē ārējo izkliedēto plūsmu un stabilizē iekšējā magnētiskā lauka sadalījumu.
- Viltus paklupšana un stāvokļa maiņa: Ārējie magnētiskie tapas var priekšlaicīgi izraisīt kodola piesātinājumu, piespiežot veikt nevēlamas pārslēgšanas darbības vai atspējot attālās atvienošanas mehānismus viedajos elektrotīklos.
- Divvirzienu šķērsruna: blīvi PCB izkārtojumi un vairāku releju vadības paneļi apdraud divvirzienu traucējumus, kur releja iedarbināšanas impulsi izjauc blakus esošo mikroelektroniku un sensorus.
- Termiskā un vides degradācija: Neekranētas vienības, kas darbojas augstas vibrācijas un putekļu industriālā vidē, saskaras ar paātrinātu mehānisko nodilumu un iekšējo magnētisko ceļu oksidāciju.
Releju aizsargpārsega konstrukcijas un magnētiskās manevrēšanas principi
Lai pilnībā izolētu releja serdi, efektīvam releja aizsargpārsega korpusam ir nepieciešama precīza mehāniskā montāža un optimizētas mīkstās magnētiskās īpašības.
Konstrukciju montāžas sastāvdaļas

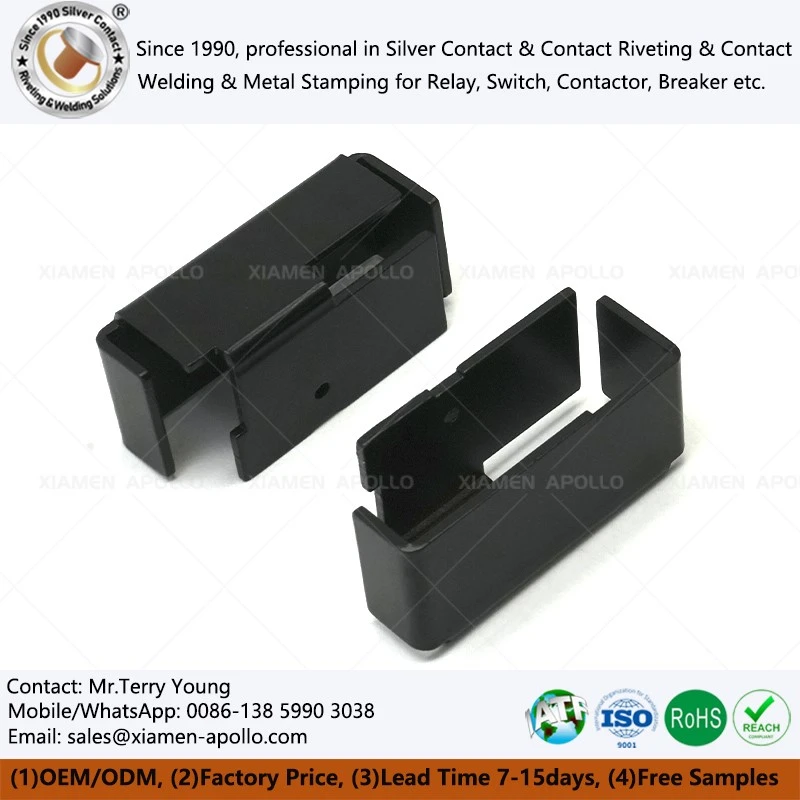

- Galvenais releja korpuss: Veidots, izmantojot dziļo vilkšanu un progresīvu štancēšanu, pilnībā aptverot releja magnētisko spoli, serdi un armatūru, netērējot iekšējo vadības telpu.
- Integrēti fiksācijas aizbīdņi: precīzi izstrādātas mehāniskas slēdzenes, kas cieši nostiprina vāku pie releja korpusa, lai novērstu vibrācijas atslābināšanu.
- Bufera blīvējuma slānis: iekšējie slāpēšanas līdzekļi, kas samazina mehāniskās mikrovibrācijas, vienlaikus aizsargājot pret gaisa putekļiem un apkārtējo mitrumu.
Magnētiskās plūsmas manevrēšanas mehānisms
Releja metāla korpusā ir izmantoti augstas caurlaidības mīksti magnētiski materiāli, kuru magnētiskā pretestība ir ievērojami zemāka nekā gaisa vai iekšējās releja spraugas. Kad ārējā magnētiskā plūsma saskaras ar ārējo apvalku, spēka līnijas tiek novirzītas gar augstas caurlaidības korpusa sienām, nevis iekļūst iekšējā kodolā. Tādējādi tiek izveidots drošs Faradejam līdzīgs magnētiskais būris, kas aizsargā pastāvīgā magnēta turēšanas plūsmu.
Konsultējieties ar mūsu elektroinženieriem jau šodien
Elektromagnētisko ekranēšanas pārsegu salīdzinošā materiālu analīze
Pareiza izejmateriāla izvēle ir ļoti svarīga, lai līdzsvarotu elektromagnētiskā vairoga vāka magnētiskā ekranējuma efektivitāti, mehānisko izturību un ražošanas izmaksas apjoma ražošanā.
| Materiālu klasifikācija | Sākotnējā caurlaidība (μᵢ) | Piesātinājuma indukcija (Bs) | Stiepes izturība (MPa) | Primārais rūpnieciskais pielietojums |
|---|---|---|---|---|
| Auksti velmēts oglekļa tērauds (SPCC/Q195) | μᵢ Lielāks vai vienāds ar 300 | 1.2‑1.5 T | 270-410 MPa | Rūpnieciskie MCCB slēdži, viedie skaitītāji, liela apjoma releju moduļi |
| Permalloy (dzelzs-niķeļa sakausējums 1J85) | μᵢ Lielāks vai vienāds ar 30 000 | 0.75 T | 450-600 MPa | Precīzi kosmosa releji, augstas jutības medicīniskās komunikācijas sensori |
| Silīcija tērauds (auksti velmēts, graudu orientēts) | μᵢ Lielāks vai vienāds ar 2000 | 1.9 T | 300-500 MPa | Lieljaudas tīkla kontaktori, lieljaudas rūpnieciskās automatizācijas sistēmas |
Progresīva štancēšanas un EMI vairoga vāka ražošanas kvalitātes kontrole
Lai panāktu stingru izmēru atkārtojamību miljoniem EMI Shield Covers, ir nepieciešama stingra procesa kontrole saskaņā ar IATF 16949 kvalitātes standartiem.
- Precīza progresīva instrumenti: Vairāku staciju presformas ar vienu gājienu veic noblīvēšanu, caurduršanu un dziļu ievilkšanu magnētiskās fiksācijas releja komponentu metāla vairoga pārsegā, saglabājot sienas biezuma vienmērīgumu un urbuma augstumu zem 0,02 mm.
- Atsperes kompensācija: Datorsimulētā instrumenta ģeometrija kompensē materiāla atsperojumu zema oglekļa satura tēraudā, garantējot konsekventu montāžas caurumu soli un formas leņķus (±0,5 grādi) standartizētiem EMI ekranēšanas korpusa štancēšanas profiliem.
- Virsmas apstrāde un pretkorozijas līdzekļi: Elektrostatiskais pulvera pārklājums vai pasivācijas slāņi nodrošina vairāk nekā 500 stundu neitrālas sāls izsmidzināšanas (NSS) pretestību saskaņā ar ASTM B117, novēršot sarkano rūsu mitrā komunālā vidē.
- Statistiskā procesa kontrole (SPC): Automatizētās optiskās pārbaudes sistēmas uzrauga kritiskos izmērus, nodrošinot procesa spēju indeksu CpK, kas ir lielāks par vai vienāds ar 1,33 apjoma ražošanas sērijām.
