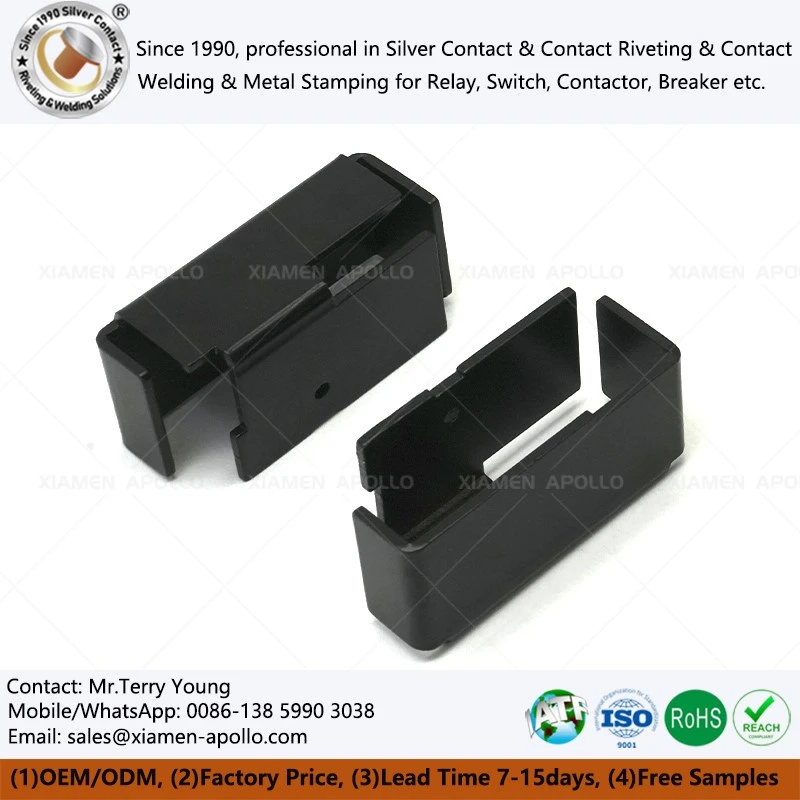

Precīzi štancēts auksti velmētais tērauds (CRS) releja EMI vairoga pārsegam nodrošina elektromagnētiskās saderības (EMC) izolāciju un strukturālo stingrību augsta blīvuma jaudas relejiem, nodrošinot magnētisku izolāciju ar izmēru stabilitāti CpK, kas ir lielāks vai vienāds ar 1,33 visā ražošanas apjoma miljons gabalu.
Materiālu raksturojums un auksti velmēta tērauda metalurģija lokšņu metāla releja vākā

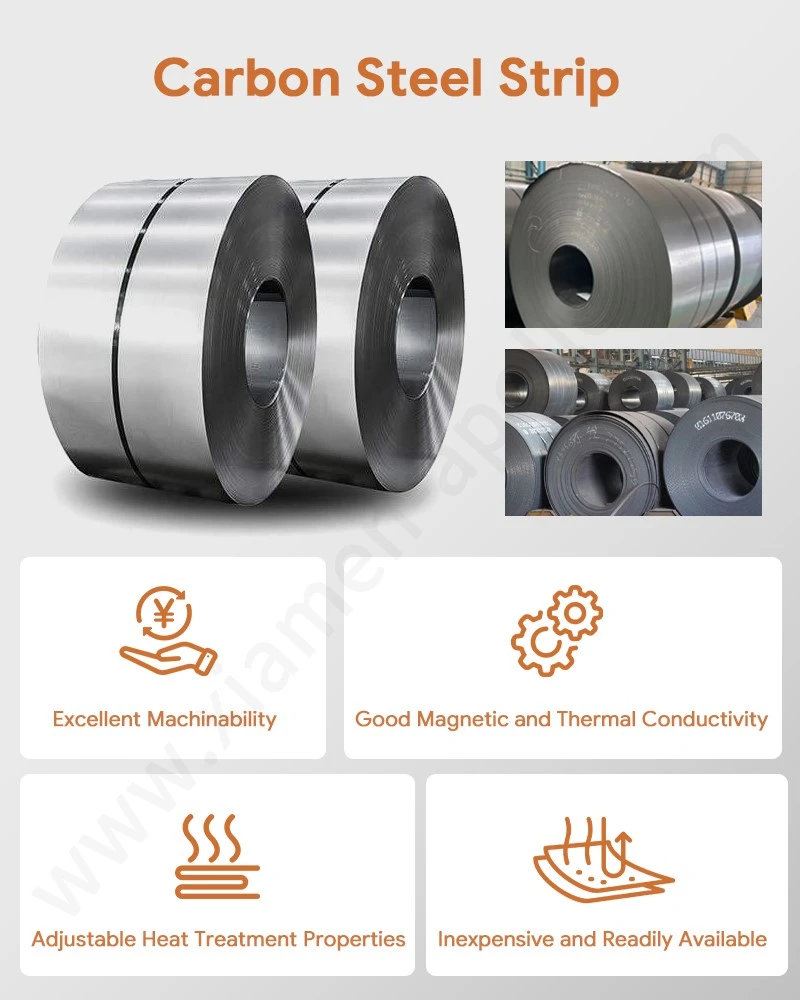

Auksti velmēts tērauds, ko izmanto lokšņu metāla releju pārsegiem un korpusiem, tiek ražots, nepārtraukti aukstā redukcijā marinētas karsti velmētas spoles zem pārkristalizācijas temperatūras. Šis aukstās apstrādes process novērš virsmas nogulsnes, nodrošinot stingras biezuma pielaides, gludas virsmas faktūras un vienādas mehāniskās īpašības, kas nepieciešamas sarežģītai progresīvai presformas štancēšanai.
Saskaņā ar valsts standartu GB/T 710‑2008 (atbilst komerciālām auksti velmēta oglekļa tērauda lokšņu specifikācijām), komerciālās kategorijas ietver SPCC, SPCD un SPCE. Pareizas kvalitātes izvēle nosaka apzīmogotā metāla vāka formējamību un strukturālo integritāti ātrgaitas štancēšanas operāciju laikā.
| Tērauda pakāpe | Stiepes izturība (Rm min, MPa) | Pagarinājums (A min, %) | Primārais pielietojums releju komponentos |
|---|---|---|---|
| SPCC (komerciāls) | 270 | 32 | Standarta releju ārējie korpusi, plakanie vāki un pamata taisnstūrveida ekranēšanas kannas. |
| SPCD (zīmējums) | 270 | 36 | Dziļi ievilktas releja vairoga kārbas, kurām nepieciešama mērena atloka veidošana un stūra rādiuss. |
| SPCE (dziļais zīmējums) | 260 | 40 | Sarežģīti integrēti PCB releju EMI vairogi ar dziļām vilkšanām un daudzpakāpju bloķēšanas cilpām. |
Precīzi apzīmogota vairoga vāka kvalitātes kontroles metrika un sāls izsmidzināšanas veiktspējas standarti
Kvalificēts auksti velmēts tērauds augstas uzticamības elektrisko releju lietojumiem prasa stingru fizisko un virsmas kritēriju ievērošanu. Virsmas integritātei jābūt brīvai no mikroskrāpējumiem, iespiedumiem un apļiem, lai novērstu lokālu magnētiskās plūsmas noplūdi un nevienmērīgu pasivācijas saķeri.

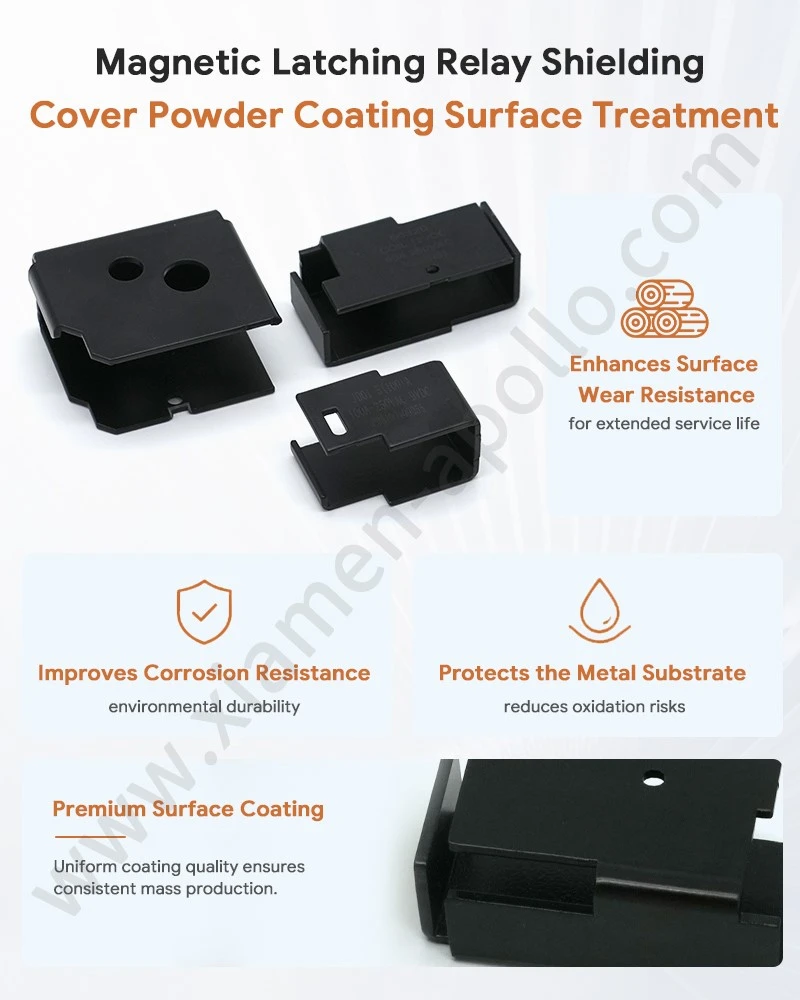

To withstand aggressive industrial operating environments, Precision Stamped Shield Covers undergo chemical passivation or electrostatic powder coating. Certified finished parts achieve >500 stundas neitrāla pretestība pret sāls izsmidzināšanu, kas atbilst ASTM B117, novērš sarkanās rūsas veidošanos un magnētiskās izolācijas veiktspējas pasliktināšanos 15 gadu darbības cikla laikā.

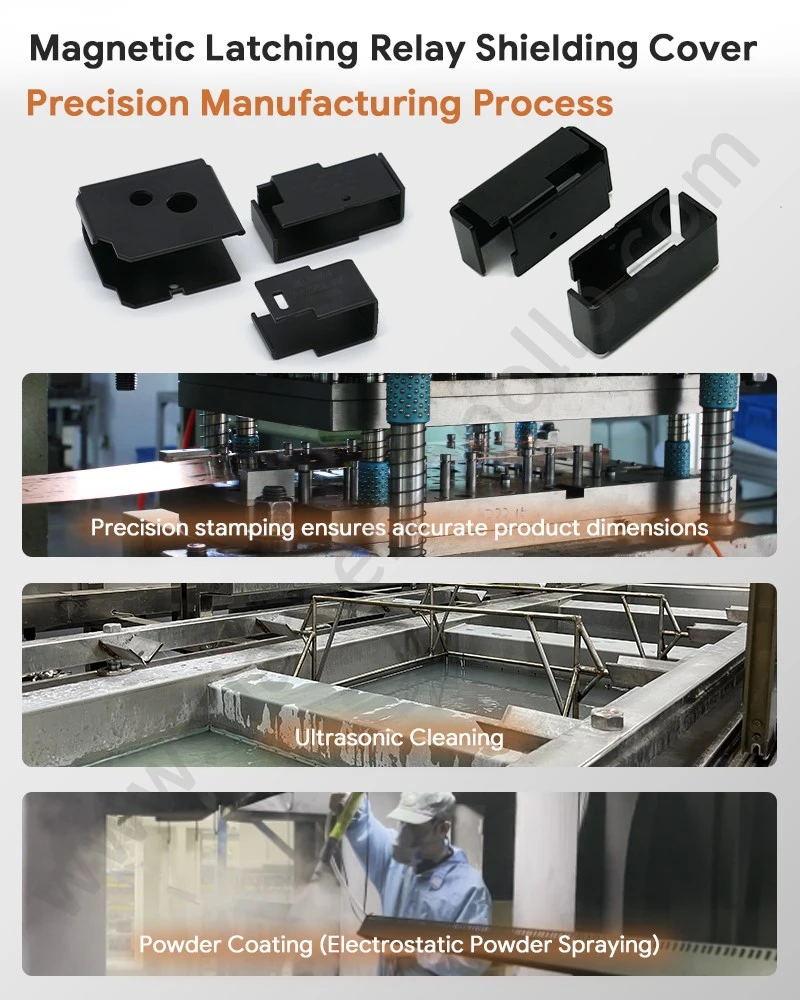

Izmēru atkārtojamība tiek uzturēta, izmantojot automatizētu optisko pārbaudi (AOI) kopā ar statistisko procesa kontroli (SPC). Preses štancēšanas parametri tiek regulēti, lai saglabātu lieces leņķa pielaides ±0,5 grādu robežās un urbuma soļa precizitāti ±0,005 mm robežās, garantējot netraucētu mehānisku integrāciju ar pulveri pārklātā metāla korpusā.
Konsultējieties ar mūsu elektroinženieriem jau šodien
Inženiertehniskās priekšrocības liela apjoma releju ražošanā
Releja vairoga pārsega izmantošana līdzsvaro magnētisko caurlaidību, mehānisko izturību un izmaksu efektivitāti. Salīdzinot ar austenīta nerūsējošo tēraudu, auksti velmētais tērauds ar zemu oglekļa saturu piedāvā labvēlīgas magnētiskā šunta īpašības, efektīvi mazinot izkliedētus magnētiskos laukus, ko rada augstas strāvas pārslēgšanas kontakti automobiļu un rūpnieciskajos relejos.
Progresīvās štancēšanas laikā atsperes kompensācijas algoritmi tiek izstrādāti tieši instrumenta konstrukcijā, lai ņemtu vērā materiāla tecēšanas robežas izmaiņas. Tas nodrošina, ka bloķēšanas cilpas un zemējuma atloki saglabā konsekventu saspiešanas spēku pret releja pamatnēm, novēršot mikrovibrācijas un kontaktu pļāpāšanu augstas vibrācijas profilos, ko regulē IEC 60947.
sazinieties ar mums
Mēs piegādājam augstas precizitātesReleja EMI vairoga pārsegsrisinājumus. Iesniedziet savas rasējuma un slodzes stāvokļa prasības, lai iegūtu testa ziņojumus un oficiālus piedāvājumus par pielāgotiem ekranēšanas mezgliem.
