Tīras dzelzs magnētiskie serdeņi augstsprieguma{0}}līdzstrāvas (HVDC) kontaktoros un relejos darbojas kā primārie plūsmas{1}}vadības vadi, kas pārvērš spoles elektromagnētisko enerģiju mehāniskā kontakta iedarbināšanas spēkā saskaņā ar IEC 60947 darbības parametriem. Izgatavoti galvenokārt no ultra-zema-oglekļa DT4 sērijas elektromagnētiskā tīra dzelzs, šie komponenti sasniedz sākotnējo magnētisko caurlaidību, kas ir lielāka vai vienāda ar 4,0 × 10^-3 H/m, piespiedu spēks ir mazāks vai vienāds ar 60 A/m, un atlikušā indukcija ir mazāka par vai vienāda ar 60 A/m. augstfrekvences pārslēgšanas cikli.

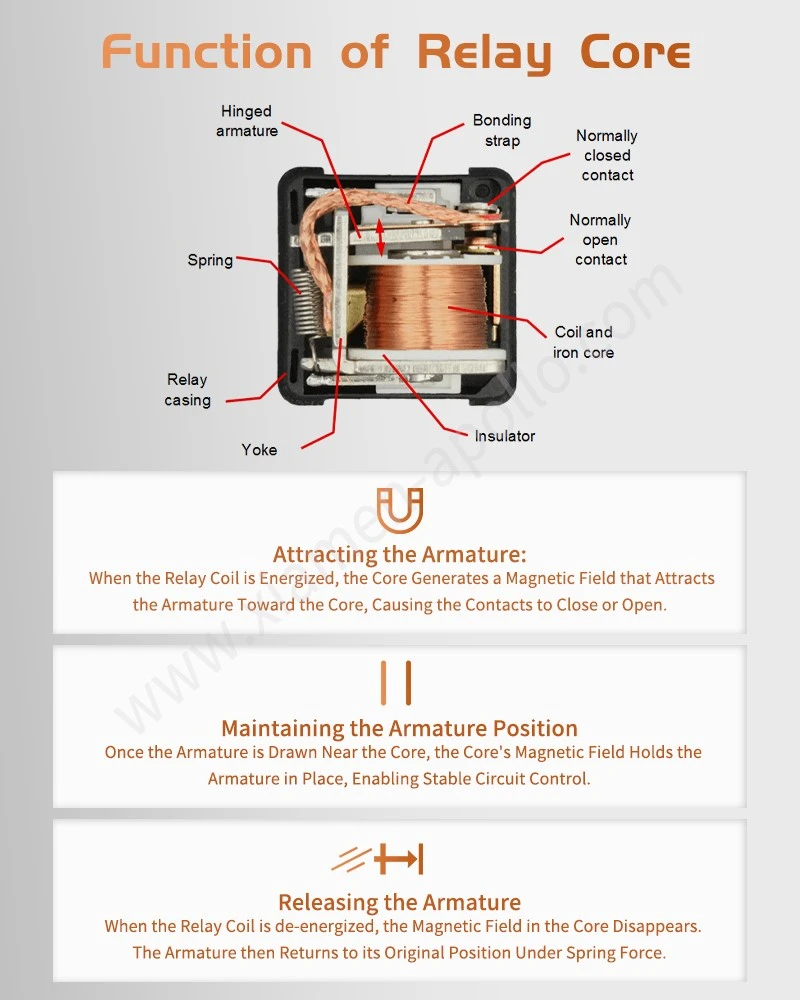

Elektromagnētiskā arhitektūra un kodola darbības dinamika HVDC relejos
HVDC releja komplekta pamatā ir četru galveno apakšsistēmu sinerģiska mijiedarbība: magnētiskā spole, serde/armatūra, kontaktu tilta sistēma un loka{0}}dzēšanas kamera. Kad vara tinumam tiek pielikts līdzstrāvas vadības spriegums, magnetomotīves spēks ģenerē koncentrētu magnētisko plūsmu caur precizitātes releja serdi.
Darbības secība notiek četrās atšķirīgās fiziskās fāzēs:
- Vadības signāla ievade:Līdzstrāvas ierosmes strāva nonāk vairāku -pagriezienu vara spolē, izveidojot lokalizētu magnētiskā lauka vektoru.
- Magnētiskās plūsmas vadītspēja:Releja magnētiskais kodols novirza plūsmas līnijas pāri darba gaisa spraugai, radot augstu mehānisko pievilkšanas spēku.
- Kontaktpersonas iedarbināšana:Magnētiskais spēks pārvar pretējā kontakta atsperes priekšslodzi, kas ir lielāka vai vienāda ar 12 N, aizverot galvenās ķēdes kontaktus 15 ms vai mazākā laikā.
- Demagnetizācija un atiestatīšana:Ķēdes signāla izbeigšana samazina spoles strāvu līdz nullei; zema kodola koercivitāte veicina ātru plūsmas sabrukšanu un armatūras atgriešanos ar atsperu{0}}atsperu palīdzību.
| Parametrs/Funkcija | Maiņstrāvas laminēta silikona tērauda serde | DC DT4 Pure Iron Core (Xiamen Apollo Standard) |
|---|---|---|
| Primārais materiāls | Fe-Si sakausējuma laminēšana (0,35 mm/0,5 mm) | Kalts/auksts{0}}galvas DT4/DT4E elektromagnētiskais dzelzs |
| Piesātinājuma indukcija (Bs) | 1.60 T – 1.65 T | 2.15 T – 2.20 T |
| Piespiedu spēks (Hc) | 80 A/m – 120 A/m | Mazāks vai vienāds ar 60 A/m |
| Kodola zudums pie 50Hz/1T | Zems virpuļstrāvas zudums{0}}, izmantojot izolācijas pārklājumus | Optimizēts stabilām līdzstrāvas magnētiskajām shēmām |
| Mehāniskā formējamība | Attiecas tikai uz štancēšanu un sakraušanu | Augsta lokanība aukstai apgriešanai, apstrādei un kniedēšanai |
Konsultējieties ar mūsu elektroinženieriem jau šodien
DT4 elektromagnētiskā dzelzs metalurģija un ķīmiskais sastāvs DT4C magnētiskajam dzelzs serdenim
Materiāla tīrība nosaka mīksto magnētisko veiktspēju. Piemaisījumi, piemēram, ogleklis, slāpeklis, sērs un fosfors, darbojas kā magnētiskā domēna sienu piestiprināšanas vietas, kas pasliktina caurlaidību un palielina histerēzes zudumu. Xiamen Apollo izmanto vakuuma -indukcijas- kausētu DT4, DT4A, DT4E un DT4C sērijas tīru dzelzi, kas atbilst GB/T 6983 standartiem.
| Novērtējums | Maksimālais oglekļa saturs (C %) | Maks. mangāns (Mn %) | Maksimālais fosfors (P %) | Maksimālais sērs (S %) | Maksimālais slāpeklis (N %) | Lietojumprogrammu fokuss relejos |
|---|---|---|---|---|---|---|
| DT4 | 0.005 | 0.25 | 0.020 | 0.020 | 0.008 | Standarta līdzstrāvas jaudas releji un vispārējie solenoīdi |
| DT4A | 0.004 | 0.20 | 0.015 | 0.015 | 0.006 | Automobiļu HVDC kontaktori, kuriem nepieciešama ātra atbrīvošana |
| DT4E | 0.003 | 0.15 | 0.010 | 0.010 | 0.005 | Augstas{0}}jutības rūpnieciskie un kosmosa releji |
| DT4C | 0.002 | 0.10 | 0.005 | 0.005 | 0.004 | Ultra-zema atlikušā magnētisma precizitātes kontaktori |
Precīzas formēšanas un vakuuma magnētiskās atlaidināšanas metodes releja magnētiskajam serdenim
Ar izejvielu metalurģiju vien nepietiek bez kontrolētas termomehāniskās apstrādes. Zīmogošana un aukstā -virzīšana izraisa nopietnus režģa dislokācijas un iekšējos mehāniskos spriegumus, kas palielina piespiedu spēku līdz pat 300%, ja tie netiek novērsti.
- Aukstā-virsraksts un progresīvā štancēšana:DT4 dzelzs stieņi ir auksti -veidoti mīkstos magnētiskos dzelzs stieņos, jūgos un T-polēs ar izmēru pielaidēm, kas tiek kontrolētas līdz plus vai mīnus 0,005 mm.
- Augstas-frekvences vakuuma rūdīšana: Formētās sastāvdaļas tiek pakļautas pakešam termiskai apstrādei ūdeņraža-slāpekļa aizsargatmosfērā 880 grādu temperatūrā 2-stundu mērcēšanas periodā, kam seko kontrolēta krāsns dzesēšana. Tas pārkristalizē metāla matricu, palielina graudu izmēru līdz 4. pakāpei (ASTM E112) vai vienādu ar to un atjauno optimālas mīkstās magnētiskās īpašības. Apstrāde pēc-atlaidināšanas: automātiskā pārsūtīšana bez trieciena novērš sacietēšanu pirms aizsargājošas virsmas apdares.

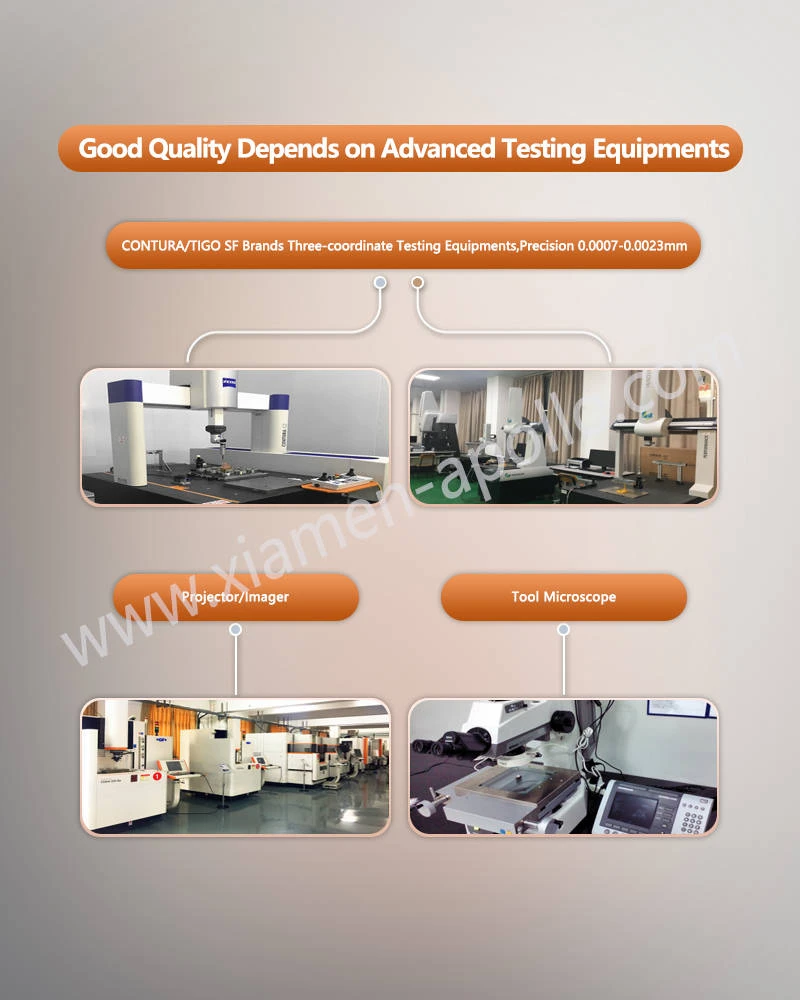

Izmēru pielaides, virsmas aizsargpārklājumi un releja serdeņa kvalitātes nodrošināšana
Elektrisko transportlīdzekļu (EV akumulatoru komplekti) un rūpniecisko saules enerģijas invertoru darbības vidē ir nepieciešama izturība pret termisko cikliskumu (no -40 grādi līdz +125 grādiem) un sāls miglas iedarbība. Xiamen Apollo Electric ievieš stingras kvalitātes vadības sistēmas, kas sertificētas atbilstoši IATF 16949:2016 un ISO 9001:2015.
| Pārklājuma / pārklājuma veids | Slāņa biezums | Izturība pret sāls izsmidzināšanu (ASTM B117) | Magnētiskais trieciens | Ieteicamais lietošanas gadījums |
|---|---|---|---|---|
| Galvanizēts cinks (Zn) | 8μm−12μm | Vairāk nekā 96 stundas līdz baltajai rūsai | Nenozīmīgs | Standarta rūpnieciskie līdzstrāvas kontaktori |
| Cinka-niķeļa sakausējums (Zn-Ni) | 8μm−10μm | Vairāk nekā 720 stundas līdz sarkanai rūsai | Nenozīmīgs | EV akumulatora atvienošana un jūras releji |
| Bezelektrisks niķelis (ENP) | 5μm−8μm | Vairāk par vai vienāds ar 500 stundām | Neliela caurlaidības maiņa | Mehāniskās šarnīrsavienojuma virsmas ar augstu{0}}nodilumu |
| Pasivēts/nepārklāts (eļļots) | N/A (pret{0}}korozijas eļļas plēve) | N/A (nepieciešams noslēgts korpuss) | Maksimālā sākotnējā caurlaidība | Hermētiski noslēgti vai inertas{0}}gāzes releji |
sazinieties ar mums
Iesniedziet savus 2D/3D CAD rasējumusTīras dzelzs magnētiskais kodolsšodien Sjameņas Apollo inženierzinātņu nodaļai, lai 24 stundu laikā saņemtu visaptverošu DFM pārskatu un piedāvājuma paraugu.
